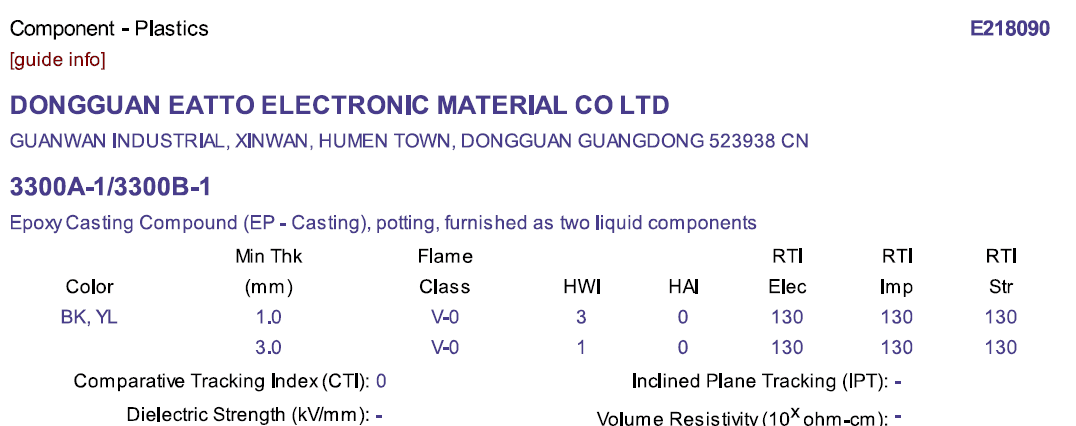

一． UL黄卡中的术语：(适用于生产制造圆形连接器的胶芯本体)

1. Color

颜颜NC天然俣，本俣（无30528;颜颜颜俣）所有

2. Min. Thick.

试片最小厚度,单位为mm。

3.火焰等级

难燃性根据UL94标准判定材料的难燃性水平。按照HB、V-2、V-1、V-0 的顺序，难燃性依次增大。

4. HAI

高电流弧的发火性使高电流电弧在试片旁边飞过。根据到燃烧为止所需要的飞过次数，将材料难燃性分级。级别数字越小，材料越难以燃烧.(高频率电弧下，多少次的电弧会把塑胶件点燃。)

5. HWI

热金属丝的发火性是Hot wire ignition的缩略语。将镍丝缠绕在试片上，使规定电流从中通过。按照到开始燃烧的时间，将材料难燃性分级。到开始燃烧的时间1~2分钟者为1级。到开始燃烧的时间7~15秒钟者为4级。级别的数字越大，材料越容易燃烧。（模拟塑胶件带电燃烧等级。它的值必需小于4 3 2以下）

6. CTI

相比耐漏电起痕指数是Comparative tracking index的缩略语，是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下，使电解液滴落于电极间的成型品表面，评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字越小，耐漏电性越高。（在被污染的环境下，多少伏的电压会被导通，模拟塑件在被污染的环境下，能承受多少伏的电压。）

7.RTI公司

相对保证温度也叫"相对温度指数"是UL保证材料使用的最高温度。单位为 ℃ 。RTI Elec表示对于电气特性的TI保证温度)；RTI imp表示有冲击负荷时的TI ； RTI str表示静态下的TI。

二． 绝缘材料（Insulating Materials）

绝缘材料它最低评级要符合typo 7.1表一 的要求，其中typo 0产品对阻燃等级是没有要求的，其它的都必需要达到HB级以上，它的温度要求RTI值不能低于50。

例外：当产品进行UL认证时当测出产品最薄的地方小于绝缘材料UL黄卡上Min. Thick.（试片最小厚度）时，需要做一个12mm火焰高度的燃烧测试，跟据UL 746C标准来判定阻燃要求。

三． 载流部件：（Current-Carrying Parts）

载流部件中某些要求及定义词：

① 载流部件主要为电镀/未电镀的铜或铜合金。

② 注意铁和钢不可用，不管是电镀的还是未电镀的，都不可用。

③ 载流部件它都需要固定起来。

航站楼

联系方式

四． 非载流部件：（Grounding & Dead-Metal Parts）

非载流部件中某些要求及定义词：

① 非载流部件中的铁制非带电金属都需要电镀，镀层可起到防止腐蚀。

② 接地端子必需要是铜或者是铜合金。

③ 先进后出

五． 绝缘距离：(Spacing)

当额定电压≤250v时绝缘间距最小距离为1.2mm

当额定电压>250v时绝缘间距最小距离为3.2mm

Type0产品对绝缘距离没有要求。（只限于UL1977标准）

例外：当产品最小间距小于以上所规定时，就需要做耐电压测试，如果耐电压测试通过时。产品可以符合要求。

第三节：UL177必须要经过哪些测试

一． 接接器的测试介绍：

1. 加速老化测试：(Accelerated Aging Test)

橡胶聚氯乙烯100±1摄氏度

2. 注塑应力释放测试：(Mold Stress Relief Test)

测试条件：

①是要将连接器全部安装好成为成品，不相互配合，

②放在温度最低不低于70°C并且是比客户指定的最高工作温度，（但不高于塑料的RTI值）或是温升测试的最高温度。这两种温度还要高10°C的环境下。

测试结果：产品不能出现任何的扭曲，收缩，或者是其它的变形。

热固性材料不需要做此项测试。

3. 过载测试：(Overload Test)

测试条件：

①测试所用的电流为产品额定电流的1.5倍。

②测试电压为产品额定电压值的95%-105%这个范围值内（电流为交流的情况下给的电压值为产品额定电压的75%-80%之间）

③ （35797;）估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计估计00频率<10次

测试的结果：

①连接器机械结构不失败，接触件无蚀损，或灼烧不影响使用功能。

②接地的保险丝不能被断开。

4温升试：（温度试验）

测试的要求及结果：

① 布点：温升测试点应布在Terminal（接线端子处）当产品的接触端子有压接和板接时，压接端子可以带替板接端子来作。

② 所有同电流的端子必需串联成一个回路，来通相同的电流。

③ 用最小的线径串联最多的端子数来做测试。

④ 测试的环境温度为25±5°C。

⑤ 当产品的多种端子有不同电流时那么每种端子的测试回路需要分开，并具同时进行。

⑥ 这是一个非常重要的问题

⑦ 测试的时间为4小时，温升数据最后15分钟时，每隔5分钟一次，三次连续读数应一致。

⑧ Typo 0 和typo 1A的产品在不指定电流的情况下，可以不做温升测试。

5. 耐电压测试：(Dielectric Voltage- Withstand Test)

测试的要求：

① 必须要在温升测试后立刻就测。（就是要在热状下打耐高压）

② 测试时应选择带电体接触件之间相隔最近的部位来测。

③ 在带电体与外露不带电金属之间，与外壳之间都要测。

④ 测试电压一般为AC，如果用DC，那么就得用交流电的1.414倍。

⑤ Typo 0产品不用做耐电压测试。

⑥ Typo 1B类型产品采用AC500V。

⑦ Typo 1A 2 3 4 类型产品采用1000伏在加上产品两倍的额定电压

⑧ Typo 5 类型产品需要符合相应的成品标准要求，但最低不能低于2200V。

测试结果：

产品能够承受相对应的电压1分钟，而且没有被电弧击穿。

6．耐电弧测试：(Resistance to Arcing Test)

测试条件跟过载测相同，需多插拔，200次。耐电弧测试主要是针对于绝缘材料，测试后产品塑胶不允许被点燃，不允许有永久性的碳痕。

耐电弧测试在过载测试，温升测试，和耐电压测试后做，并且都需要是同一个样品。

7.拉力测试：(Conductor Secureness Test)

①只针对于压接端子做测试。

②所承受的拉力应符合线与力的对照表。

③测试时能承受相对拉力1分钟时间，不允许脱落。

8.接地阻抗测试：(Grounding Impedance Test)

测试的条件：

①测试的电流为40A，无负载情况下测试电压≤6V 60HZ持续2分钟时间。

测试结果：

阻抗不超过0.1Ω

哪些产品需要做接地阻抗测试：

①有接地端子的连接器，产品上有明确的接地符号。

②产品上有terminal 金属壳 固定金属件的。

③ 终端

9.燃烧测试：(Flammability Test)

燃烧测试的主要标准为UL94，主要分两种测试方法，

①水平燃烧测试 （测试结果通过后可达HB级）

②垂直燃烧测试。（燃烧等级可分为V-2 V-1 V-0 5VA 5VB）

12mm火焰燃烧测试条件：

① 在注塑应力释放测试的温度条件中存放7天。

② 23摄氏度±2摄氏度50±5摄氏度

③ 12毫米

④ 直径35mm，0.5mm

⑤ 燃烧测试采用的气体为丁烷。

⑥ 火焰离开后，燃烧不超过1分钟。

测试通过后阻燃的等级达到V-2等级或V-2等级以上。

第四节：UL与CUL的区别

一． UL与C-UL的测试对比：

① 数量上的不一样，UL送样产品一般为6PCS；而C-UL只需要3PCS.

② C-UL公司

③ 保险费：保险费95%-105%；保险费100%-105%

④ 温升测试中:UL的温升温度不能超过塑料的RTI值。而C-UL要求温升结果不能超过30ºC

⑤ 耐电压测试:UL typo 0类型不需要做耐电压测试，而C-UL要求过耐电压测试500V。

⑥ 拉力测试，所能承受的拉力不同。

二.产品标识标签：（UL Marking）

注意事项：

① 产品上需要标识好产品的型号，名称。

② 产品的额定电压额定电流值，是直流还是交流。

③ 阻燃的等级。

④ 非支持带电挺拔的产品一定要打上警告语。

⑤ 生产工厂的ID

⑥ 加拿大产品（C-UL）警告语要打上英文和法语警告标识

一、加速老化测试：(Accelerated Aging Test)
加速老化测试主要是对连接器中含有rubber（橡胶） 和PVC材料的产品来做测试。它的测试条件是将产品放入空气流通的烘箱内，rubber的烘箱内温度为100±2°C烘烤70个小时； PVC的烘箱温度为100±1°C烘烤96小时。取出后外观上没有变形，且硬度变化不能超过10个点，如果产品有多种颜色的塑料那么每一种颜色都要做。

（模具应力消除试验）
测试条件：
1、是要将连接器全部安装好成为成品，不相互配合，
2、放在温度最低不低于70°C并且是比客户指定的最高工作温度，（但不高于塑料的RTI值）或是温升测试的最高温度。这两种温度还要高10°C的环境下。

测试结果：

产品不能出现任何的扭曲，收缩，或者是其它的变形。

热固性材料不需要做此项测试。

三、过载测试：(Overload Test)
测试条件：
1、测试所用的电流为产品额定电流的1、5倍。
2、测试电压为产品额定电压值的95%-105%这个范围值内（电流为交流的情况下给的电压值为产品额定电压的75%-80%之间）
3、测试时接一个接地保险丝，保险丝的规格由产品的额定电流来定，当产品的额定电流<30A时选用15A的保险丝；当产品的额定电流>30A时采用30A的保险丝。测试的方法为带电插拔50次，每分钟插拔频率<10次。
测试结果：
1、连接器机械结构不失败，接触件无蚀损，或灼烧不影响使用功能。
2、接地的保险丝不能被断开。

四、温升测试：(Temperature Test)
测试的要求及结果：
1、布点：温升测试点应布在Terminal（接线端子处）当产品的接触端子有压接和板接时，压接端子可以带替板接端子来作。
2、所有同电流的端子必需串联成一个回路，来通相同的电流。
3、用最小的线径串联最多的端子数来做测试。
4、测试的环境温度为25±5°C。
5、当产品的多种端子有不同电流时那么每种端子的测试回路需要分开，并具同时进行。
6、 这是一个非常重要的问题
7、测试的时间为4小时，温升数据最后15分钟时，每隔5分钟一次，三次连续读数应一致。
8、Typo 0和typo 1A的产品在不指定电流的情况下，可以不做温升测试。

、绝缘耐压试验
测试要求：
1、必须要在温升测试后立刻就测。（就是要在热状下打耐高压）
2、测试时应选择带电体接触件之间相隔最近的部位来测。
3、在带电体与外露不带电金属之间，与外壳之间都要测。
4、测试电压一般为AC，如果用DC，那么就得用交流电的1、414倍。
5、Typo 0产品不用做耐电压测试。
6、 打字错误1B（AC500V）
7、 打字错误
8、Typo 5类型产品需要符合相应的成品标准要求，但最低不能低于2200V。
测试结果：
产品能够承受相对应的电压1分钟，而且没有被电弧击穿。

六、耐电弧测试：(Resistance to Arcing Test)
测试条件跟过载测相同，需多插拔，200次。耐电弧测试主要是针对于绝缘材料，测试后产品塑胶不允许被点燃，不允许有永久性的碳痕。
耐电弧测试在过载测试，温升测试，和耐电压测试后做，并且都需要是同一个样品。

七、拉力测试：(Conductor Secureness Test)
1、只针对于压接端子做测试。
2、所承受的拉力应符合线与力的对照表。
3、测试时能承受相对拉力1分钟时间，不允许脱落。

四、接地阻抗测试
测试的条件：
1、 40A，40A，40A，40A≤6V，60HZ≤2
测试结果：
阻抗不超过0.1Ω
哪些产品需要做接地阻抗测试：
1、有接地端子的连接器，产品上有明确的接地符号。
2、产品上有terminal 金属壳 固定金属件的。
3、接地大部分金属跟terminal连接的。

九、燃烧测试：(Flammability Test)
燃烧测试的主要标准为UL94，主要分两种测试方法：
1、水平燃烧测试 （测试结果通过后可达HB级）
2、垂直燃烧测试。（燃烧等级可分为V-2 V-1 V-0 5VA 5VB）
12mm火焰燃烧测试条件：
1、在注塑应力释放测试的温度条件中存放7天。
2、取出放在温度为23°C±2°C湿度为50±5的环境中放置4个小时。
3、用12mm高度的为焰，两次燃烧30秒，每次燃烧间隔时间为1分钟。
4、燃烧测试的样品长度一般为35mm，厚度为0.5mm。
5、燃烧测试采用的气体为丁烷。
6、火焰离开后，燃烧不超过1分钟。

测试通过后阻燃的等级达到V-2等级或V-2等级以上
